富锂锰基前驱体合成工艺及设备要求

富锂锰基正极材料前驱体合成工艺及设备要求

富锂锰基正极材料（LLOs）的性能高度依赖前驱体的质量，其合成工艺主要包括共沉淀法、溶胶-凝胶法、固相法、喷雾热解法等。不同方法对设备、工艺控制及最终产物的形貌、成分均匀性有显著影响。以下是主要合成工艺及对应设备要求的详细分析：

一、主流前驱体合成工艺对比

二、关键工艺步骤及设备要求

1. 共沉淀法（工业化选择）

工艺流程

1. 溶液配制：将Ni、Co、Mn等金属盐（如硫酸盐、硝酸盐）按化学计量比溶解。

2. 共沉淀反应：在搅拌反应釜中，加入沉淀剂（NaOH、NH₄HCO₃等）和络合剂（NH₃·H₂O），控制pH（~9–11）和温度（50–60℃）。

3. 老化：维持反应条件使颗粒生长均匀。

4. 过滤与洗涤：去除Na⁺、SO₄²⁻等杂质。

5. 干燥：喷雾干燥或真空干燥获得前驱体粉末。

6. 煅烧：与锂源（Li₂CO₃/LiOH）混合，高温烧结（800–1000℃）形成最终材料。

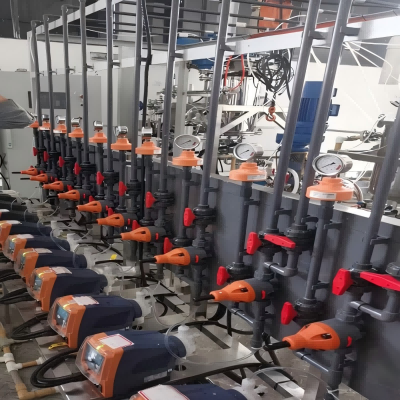

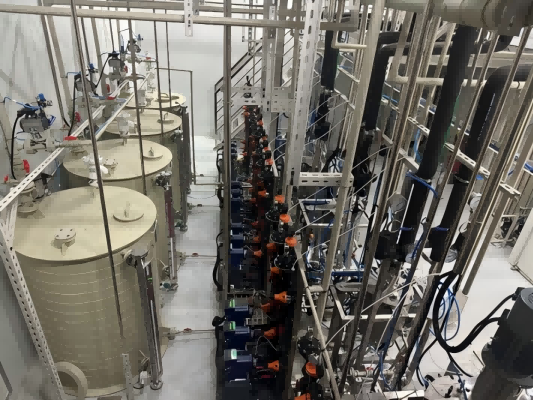

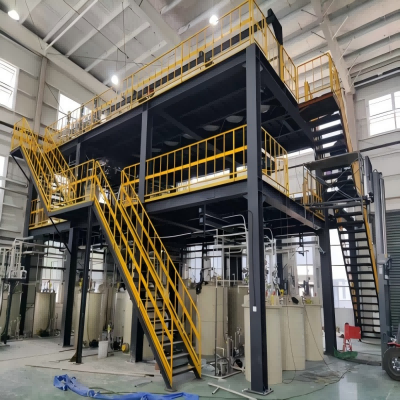

核心设备

2. 溶胶-凝胶法（实验室研究）

工艺流程

1. 溶胶制备：金属盐（如硝酸盐）与柠檬酸/聚乙烯醇混合，形成均相溶液。

2. 凝胶化：加热蒸发溶剂，形成粘稠凝胶。

3. 预烧：低温（300–500℃）去除有机物。

4. 煅烧：高温（700–900℃）结晶化。

核心设备

3. 固相法（低成本小规模）

工艺流程

1. 机械混合：金属氧化物（MnO₂、NiO等）与锂源（Li₂CO₃）球磨混合。

2. 预烧：低温（400–600℃）去除挥发分。

3. 高温烧结：900–1000℃下固相反应。

核心设备

三、设备选型关键参数

1. 温度控制精度：共沉淀需±1℃，烧结炉需±5℃。

2. 气氛控制：煅烧阶段需O₂氛围防止锰变价（Mn³⁺→Mn⁴⁺）。

3. 耐腐蚀性：共沉淀反应釜需抗酸碱（如钛合金内衬）。

4. 规模化能力：共沉淀法反应釜容积通常≥1000 L，喷雾干燥机处理量≥500 kg/h。

四、工艺优化方向

1. 共沉淀法改进：

• 采用连续流反应器替代批次反应，提升均一性。

• 引入微波辅助干燥减少颗粒团聚。

• 低能耗烧结：

• 采用分段烧结（先低温除杂，再高温结晶）。

• 废水回收：


• 膜过滤技术回收NH₄⁺、Na⁺等，降低环保成本。

---

五、产业化挑战与对策

挑战	解决方案
成分偏析	优化络合剂（如NH₃·H₂O与EDTA联用）
颗粒形貌不均	控制搅拌速度（200–400 rpm）和老化时间（6–12 h）
煅烧能耗高	采用微波烧结或闪烧技术（缩短时间至1–2 h）

---

结论

• 工业化：共沉淀法（平衡成本与性能），需配套高精度反应釜、喷雾干燥机和烧结炉。

• 实验室研究：溶胶-凝胶法或水热法，适合纳米材料开发。

• 设备趋势：向自动化、低能耗、高均匀性方向发展，如连续流反应器和微波烧结技术。

富锂锰基前驱体的合成工艺及设备选择直接影响材料性能，未来需进一步优化工艺参数以提升批次稳定性和降低生产成本。
