电池浆料分散不均匀怎么办？搅拌和研磨工艺优化

　　混浆制浆过程中电池浆料分散不均匀是锂电研发、量产高频工艺缺陷，电池浆料分散不均匀直观表现为粉体团聚、粗细颗粒分层、局部固含量偏差大，后续涂布极片会出现露铜 / 露铝箔、颗粒凸起、膜厚波动，最终导致锂电池容量衰减、循环寿命大幅缩短。多数操作人员遇到电池浆料分散不均匀，仅单纯延长双行星搅拌机搅拌时长，无法从搅拌、研磨两大核心工序系统性解决问题。本文从搅拌工艺优化、研磨工艺优化两大板块拆解解决方案，搭配浆料配方、设备维护辅助优化手段，全方位解决电池浆料分散不均匀问题。

一、电池浆料分散不均匀四大核心诱因
搅拌工序缺陷：双行星搅拌机缺少高速分散盘、搅拌扭矩不足，粉体无法充分剪切打散；干粉未经过高混机预混，炭黑、三元粉体抱团严重；搅拌全程常压无真空，气泡阻隔粉体浸润溶剂，造成分散断层。
研磨工序不足：三辊机研磨间隙过大、研磨道次不足；纳米砂磨机氧化锆珠规格选错、进料流量过快，细微团聚无法破碎。
浆料配方问题：分散剂添加量不足、浆料固含量过高，粉体表面吸附力强，搅拌后快速二次团聚。
设备工况问题：双行星搅拌机筒体镜面抛光差、搅拌桨磨损，物料存在搅拌死角；研磨设备辊筒、管路残留旧料，新旧浆料混合干扰分散效果。
二、搅拌工序优化，从源头改善电池浆料分散不均匀
干粉前置预混优化
正式混浆制浆前，磷酸铁锂、炭黑、石墨等惰性粉体投入高混机高速干混 5~10 分钟，打散粉体结块；高镍三元、硫化物固态电解质粉体选用密闭氮气保护混合设备，避免粉体氧化结块，预混均匀干粉再投入双行星搅拌机，大幅降低分散难度。
双行星搅拌机设备结构升级
高粘度电池浆料必须选用带高速分散盘的复合式真空双行星搅拌机，纯行星简易搅拌机无剪切打散能力；磨损严重的搅拌桨、分散盘及时更换，筒体选用镜面抛光款式，减少浆料粘壁分层。
分段式搅拌工艺调整
摒弃全程单一转速搅拌，采用三段标准化搅拌逻辑：
①低速预混阶段：低转速搅拌 3~5 分钟，粉体缓慢浸润溶剂，避免高速卷气抱团；
②高速分散阶段：提升转速，行星桨整体翻料 + 分散盘高速剪切，强力打散粉体团聚；
③真空均质阶段：开启 - 0.095MPa 高真空，中低速搅拌同步脱泡，消除气泡造成的分散断层。
投料流程规范优化
粉体分 3~4 次缓慢分批投入双行星搅拌机，禁止一次性大量投料；先投入溶剂，再少量分次添加粉体，让粉体充分浸润，从源头减少干团聚颗粒。
三、研磨工序优化，二次细化解决电池浆料分散不均匀
搅拌后仍存在细微团聚的电池浆料，依靠三辊机、纳米砂磨机二次研磨细化，针对性优化研磨工艺：
三辊机研磨工艺优化
采用梯度缩小间隙多道次研磨，粗磨打散大块颗粒，精磨破碎微团聚；导电炭黑、超细粉体适当增加研磨道次；研磨全程开启水冷控温，防止浆料升温团聚加重。

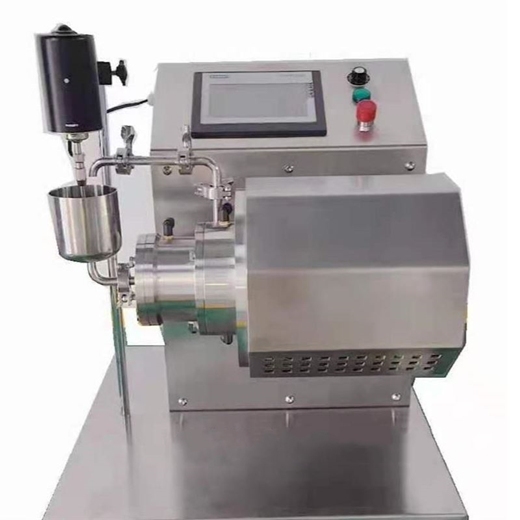

纳米砂磨机湿法研磨优化
浆料送入卧式棒销砂磨机，选用 0.1~0.3mm 高纯氧化锆珠，填充量 70%~75%；稳定主轴转速，降低进料流量延长研磨停留时间；循环研磨 3~6 次，直至浆料粒径分布均匀，消除微小团聚。
研磨前后浆料过滤
研磨前增加 80~200 目精密过滤器，拦截大块硬质结块；研磨完成后二次过滤，截留未完全打散的粗颗粒，避免回流浆料再次混入成品。
四、配套辅助优化方案，巩固电池浆料分散均匀度
浆料配方微调：适量补充锂电专用分散剂，降低粉体表面吸附力，抑制二次团聚；合理控制固含量，粘度超标时少量添加溶剂稀释，降低分散阻力。
设备定期清洁维护：每批次混浆制浆结束，彻底清洗双行星搅拌机、三辊机、砂磨机，清除筒体、辊面、管路残留干结粉体，防止新旧浆料混合造成分散不均。
稳定工艺环境：浆料搅拌、研磨全程恒温，温度波动过大易导致粘结剂析出，粉体重新抱团。
五、电池浆料分散不均匀标准化排查流程
浆料外观判断：大颗粒多→干粉预混不足；细微团聚多→研磨间隙 / 循环次数不足；浆料上下分层→搅拌转速、投料方式不合理；
设备检查：搅拌桨有无磨损、是否配备分散盘、真空系统是否正常；
工艺核对：三辊机间隙、砂磨机锆珠规格、研磨循环次数是否达标；
浆料检测：核对固含量、分散剂配比，调整配方后重新制浆。
文末总结
解决电池浆料分散不均匀需要搅拌、研磨两道工序协同优化，前置高混机干粉预混、搭配复合结构真空双行星搅拌机分段搅拌完成一级分散，再通过三辊机梯度研磨或纳米砂磨机湿法循环研磨实现二次细化。同步规范投料流程、调整浆料配方、定期清洁混浆制浆设备，可彻底消除粉体团聚、浆料分层问题，保证电池浆料分散均匀，大幅提升涂布极片一致性与锂电池电化学性能。
