实验室制浆设备怎么配置？搅拌、研磨、脱泡流程

　　锂电、钠电、固态电解质材料研发实验室，整套实验室制浆设备包含干粉预混、搅拌制浆、精细研磨、真空深度脱泡四大核心单元，很多研发实验室采购设备时零散搭配，缺少成套适配方案，出现设备工艺不匹配、浆料纯度不达标、气泡残留、粉体分散差等问题。本文分水性浆料、有机溶剂浆料两套完整实验室制浆设备配置方案，罗列每类设备标准规格、配套辅助配件，讲解标准化实验室搅拌、研磨、脱泡完整制浆工艺流程，同时说明实验室制浆设备选型搭配要点，适配各类电池材料小试配方研发。

一、实验室制浆全套设备四大核心单元功能介绍
干粉预混单元：处理磷酸铁锂、炭黑、石墨等惰性干粉，作为双行星搅拌前置预混工序；高镍三元、硫化物等高活性易氧化粉体，搭配密闭氮气保护混合罐，防止粉体氧化；
搅拌制浆单元：核心设备小型真空双行星搅拌机，完成粉体与溶剂混合、粉体分散、初步真空脱泡，适配高低粘度各类电池浆料；
精细研磨单元：分两种主流配置，超细导电浆、固态复合浆料选用 0.3L 实验室纳米砂磨机；中等粘度正极浆料选用小型台式三辊研磨机；
真空深度脱泡单元：独立台式真空脱泡机，配套小型双行星搅拌机使用，去除搅拌后残留细微气泡，满足高标准涂布实验、电化学测试需求。
二、两套标准化实验室制浆设备完整配置方案
方案 1：水性磷酸铁锂 / 钠电水性浆料实验室制浆配置（无防爆氮气需求）
干粉预混：5L 台式小型高混机，316L 不锈钢镜面筒体，用于炭黑、磷酸铁锂干粉干混打散；
搅拌主机：0.5L/2L 真空型实验室双行星搅拌机，夹套水冷控温，极限真空度 - 0.095MPa，标配行星框桨 + 高速分散盘复合结构；
研磨设备：小型台式三辊机，可调辊隙，水冷控温，处理水性正极浆料精细分散；
脱泡设备：1L 台式真空脱泡机，配套静音真空泵；
辅助配件：100 目精密浆料过滤器、不锈钢物料储存桶、去离子水清洗管路、PTFE 物料搅拌铲。
方案 2：有机体系三元 / 硫化物固态电解质浆料实验室制浆配置（防爆氮气保护）

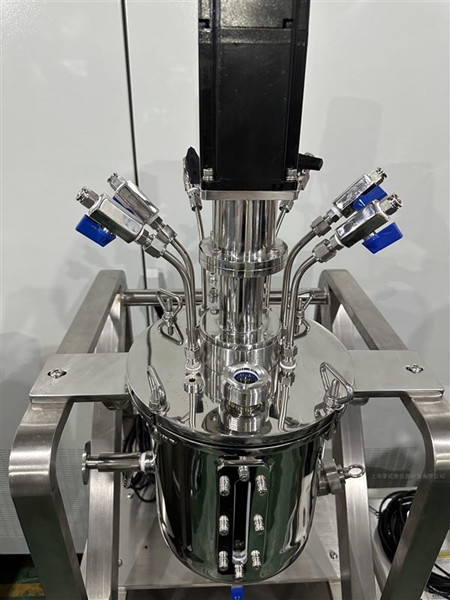

干粉预混：密闭氮气保护小型混合罐，隔绝空气防止高活性粉体氧化；
搅拌主机：1L 防爆型真空双行星搅拌机，全 PTFE 喷涂接触物料部件，氮气置换接口、低温水冷夹套；
研磨设备：0.3L 全陶瓷实验室纳米砂磨机，0.1~0.3mm 高纯氧化锆珠，无金属污染；
脱泡设备：防爆型台式真空脱泡机，耐腐蚀密封腔体；
辅助配件：NMP / 乙醇专用清洗容器、防静电物料桶、高精度浆料取样器、氮气减压阀。
三、实验室标准化搅拌、研磨、脱泡完整制浆流程
干粉预混工序
按照配方比例投入各类干粉，惰性粉体投入高混机低速预混 2 分钟，高速干混 5~8 分钟；高活性粉体在氮气密闭罐内混合，混合完成后密封出料，避免接触空气氧化。
真空双行星搅拌制浆工序
①向双行星搅拌机筒体加入对应溶剂，分 3~4 次缓慢投入预混干粉；
②低速密闭预混 3 分钟，全程开启真空，防止卷气产生气泡；
③提升转速高速分散 15~30 分钟，打散粉体团聚；
④中低速真空保压搅拌 5~10 分钟，完成初步脱泡。
精细研磨工序
搅拌完成的浆料通过过滤器输送至研磨设备：水性浆料使用三辊机梯度间隙多道次研磨；有机固态浆料送入实验室纳米砂磨机循环研磨 3~5 次，取样检测粒径达标后出料。
真空深度脱泡工序
研磨后的浆料倒入真空脱泡机料筒，装填量不超过料筒 70%；缓慢抽至极限真空，公转自转配合运行 5~15 分钟，最后保压静置 3~5 分钟，缓慢泄压，完成整套实验室制浆流程。
四、实验室制浆设备搭配与使用避坑要点
有机浆料严禁选用无防爆、无氮气保护的普通实验室搅拌设备，粉体易氧化、溶剂存在安全隐患；
固态电解质超细研磨必须选用全陶瓷砂磨机，不锈钢腔体设备会析出金属杂质，影响离子电导率；
更换不同品类物料前，整套搅拌、研磨、脱泡设备必须深度清洗，杜绝粉体交叉污染；
微量研发实验优先选用 0.5L 小型双行星搅拌机，减少高价前驱体、固态电解质原料消耗。
文末总结
实验室制浆设备分为干粉预混、搅拌制浆、精细研磨、真空脱泡四大单元，根据浆料溶剂类型分为水性、有机防爆两套成套配置。严格遵循干粉预混→真空搅拌→精细研磨→深度脱泡标准化工艺流程，匹配对应规格实验室搅拌、研磨、脱泡设备，既能稳定产出分散均匀、无微小气泡、高纯度电池浆料，也能节约研发原料成本，保障涂布、电化学测试实验数据稳定可靠。
