反应釜机械密封怎么保养？漏液和异响处理方法

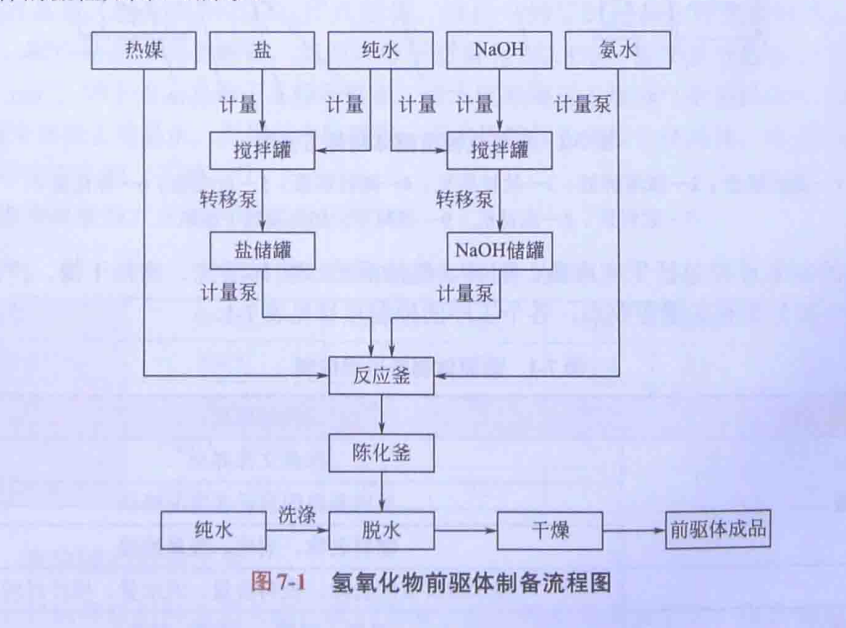

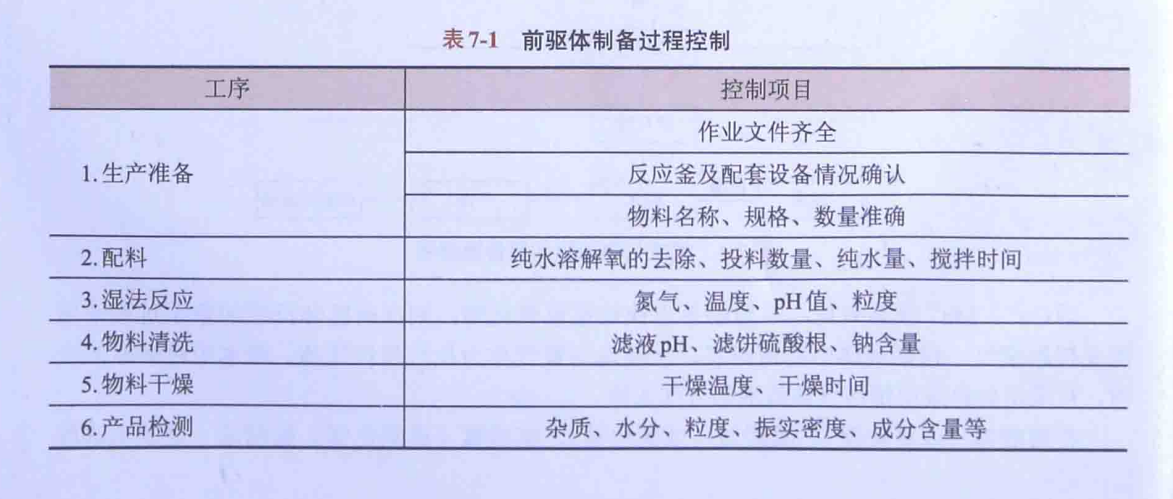

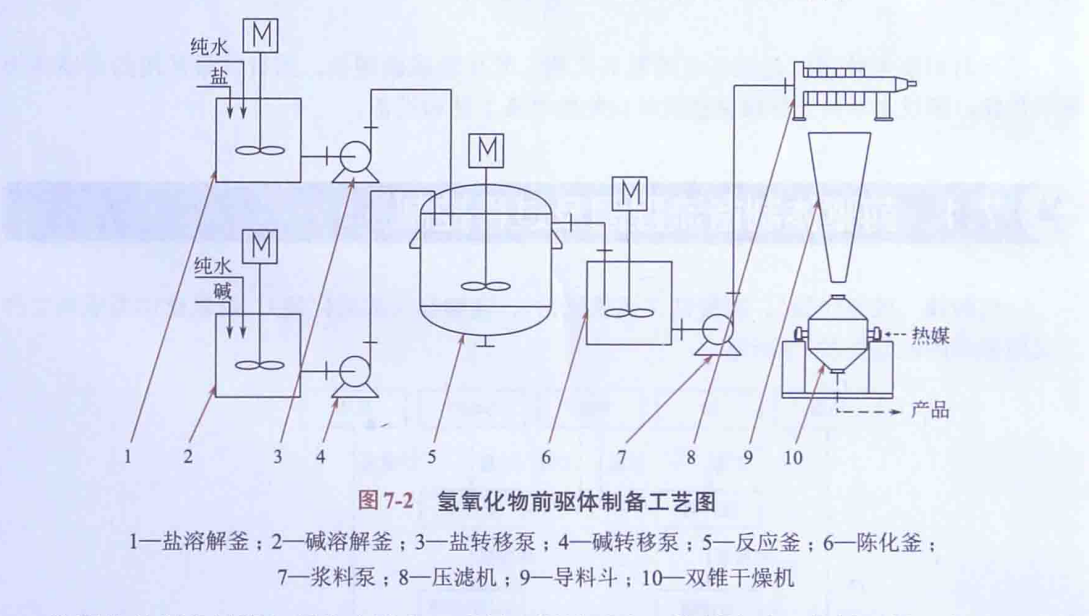

共沉淀前驱体反应釜长期输送氨水、金属盐酸碱浆料，主轴核心密封部件为机械密封，由动静环、氟橡胶密封垫片、弹簧推环组成。机械密封缺乏规范保养，极易出现轴端漏液、运转异响，不仅损耗前驱体原料，氨水泄漏还会破坏釜内 pH 稳定，造成整批次颗粒不合格。本文系统讲解反应釜机械密封标准化日常保养流程，区分漏液、异响两类高频故障分级处理方案，配套长效防护手段延长密封耗材使用周期。
一、反应釜机械密封损坏三大核心诱因
冷却水路堵塞：密封端面冷却水积垢断流，动静环无冷却润滑，高温干磨出现划痕，密封失效漏液；
浆料结晶侵入密封腔：镍钴锰氢氧化物、磷酸盐结晶卡在动静环镜面，长期摩擦刮伤密封面；
密封配件腐蚀老化：普通橡胶垫片被浓氨水、有机溶剂溶胀开裂，弹簧锈蚀失去压紧力；
主轴长期偏心、空转无物料润滑，加剧动静环磨损，产生异响与渗漏。
二、反应釜机械密封标准化日常保养流程
每日开机前置巡检
打开冷却水阀门，确认水路通畅、无漏水，观察密封端面有无微量渗料；空载低速启动搅拌，听主轴运转有无异响。
每批次投料结束冲洗保养
反应釜排空浆料后，通入清水 / 稀氨水循环冲洗主轴密封腔，冲掉附着结晶粉体，避免干结磨损动静环。
每周水路疏通保养
拆卸机械密封冷却水管，酸洗去除管壁水垢，保证冷却水流速达标，维持密封端面恒温润滑。
月度拆机深度保养
停机泄压排空釜体，拆解机械密封端盖，检查动静环镜面有无划痕、垫片是否硬化、弹簧有无锈蚀；轻微划痕抛光修复，配件老化直接整套更换。
季度材质核验保养
有机、高浓氨水工况，确认密封垫片为全氟醚橡胶，禁止普通氟橡胶长期使用，防止溶胀漏液。
三、故障一：机械密封漏液分级处理方案
微量渗液（仅端面轻微潮湿，无液滴滴落）
成因：密封垫片轻微老化、冷却水温偏高；处理：更换全新全氟醚垫片，加大冷却水流量，降低密封端面温度。
持续滴漏（匀速滴落浆料 / 氨水）
成因：动静环镜面出现细微划痕、弹簧压紧力不足；处理：停机拆解机械密封，更换碳化硅动静环，均匀调节端盖螺栓压紧弹簧。
大量喷料漏液（密封完全失效）
成因：动静环碎裂、主轴磨损偏心、垫片完全溶胀破损；处理：整套更换机械密封总成，检修主轴轴颈磨损部位，校正主轴同轴度。
四、故障二：机械密封运转异响排查处理
干磨尖锐摩擦异响
冷却水路堵塞、无冷却水润滑动静环；疏通冷却管路，空载通水磨合密封端面。
沙沙颗粒摩擦异响
浆料结晶、碎锆珠进入密封腔；拆机彻底清理密封腔粉体，浆料前端增加过滤器拦截硬质颗粒。
周期性金属撞击异响
弹簧锈蚀卡顿、推环偏移；更换全新不锈钢防腐弹簧组件，均匀对角紧固端盖螺栓。
五、长效防护保养规范，减少密封故障频次
进料管路加装 100 目精密过滤器，拦截硬质结晶颗粒，避免刮伤动静环镜面；
全程保证密封冷却水不间断，严禁反应釜长时间空载干转；
高镍三元、硫化物配套全氟醚密封总成，耐氨水、有机溶剂双重腐蚀；
建立密封耗材台账，连续运行工况 3~6 个月整套更换机械密封，避免突发漏液停机。
文末总结
反应釜机械密封保养核心是常态化冷却水路维护、批次冲洗清除结晶、月度拆机检查配件状态。出现漏液、异响先分级判断故障程度，轻微渗漏更换垫片，明显磨损直接更换动静环总成。规范日常保养操作，匹配耐腐蚀密封材质，能大幅降低机械密封突发故障，稳定共沉淀反应釜 pH 自动控制，减少原料损耗与停机工时。
